用于含H2S環境的優質碳素結構鋼鋼管抗開裂補充技術要求

GB 9948-2013

附錄B

（規范性附錄）

用于含H2S環境的優質碳素結構鋼鋼管抗開裂補充技術要求

       B.1 總則

本附錄B規定了優質碳素結構鋼鋼管用于含H2S環境的抗開裂補充技術要求。本附錄B僅當合同在規定時才適用，需方也可規定不同于本附錄B的其他技術要求。

選擇適合NACE MR0175/ISO 15156-2預期服役條件的鋼管是需方的責任。

      B.2 補充技術要求

      B.2.1 化學成分

鋼的化學成分應符合如下規定：

a ) C：0.14%~0.23%，碳當量CEV≤0.42%；碳當量按式（B.1）計算：

CEV=C+Mn/6+（Cr+Mo+V）/5+（Ni+Cu）/15 .................（B.1）

b ) P≤0.015%，S≤0.010%；

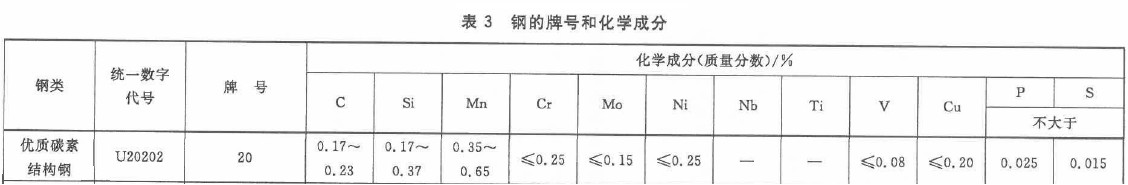

c ) 其余化學成分應符合表3中20鋼的規定。

       B.2.2 力學性能

鋼管的力學性能除應符合表5中20鋼的規定外，還應符合如下規定：

a ) 下屈服強度或規定塑性延伸強度（Rel/Rp0.2）不大于345MPa，抗拉強度（Rm）不大于540MPa；

b ) 布氏硬度不大于190HBW。

       B.2.3 表面質量

鋼管表面質量除應符合6.9的規定外，還應符合以下規定：鋼管的表面不允許有深度大于0.4mm的尖銳缺陷存在。

        6.9 表面質量

鋼管的內外表面不允許有裂紋、折疊、結疤、軋折和離層。這些缺陷應完全清除，清除深度應不超過壁厚的10%，缺陷清除處的實際壁厚應不小于壁厚所允許的最小值。

鋼管內外表面上直道允許的深度或高度應符合如下規定：

a ) 冷拔（軋）鋼管：不大于壁厚的4%，且最大為0.2mm；

b ) 熱軋（擠壓、擴）鋼管：不大于壁厚的5%，且最大為0.4mm。

不超過壁厚允許負偏差的其他局部缺陷允許存在。
