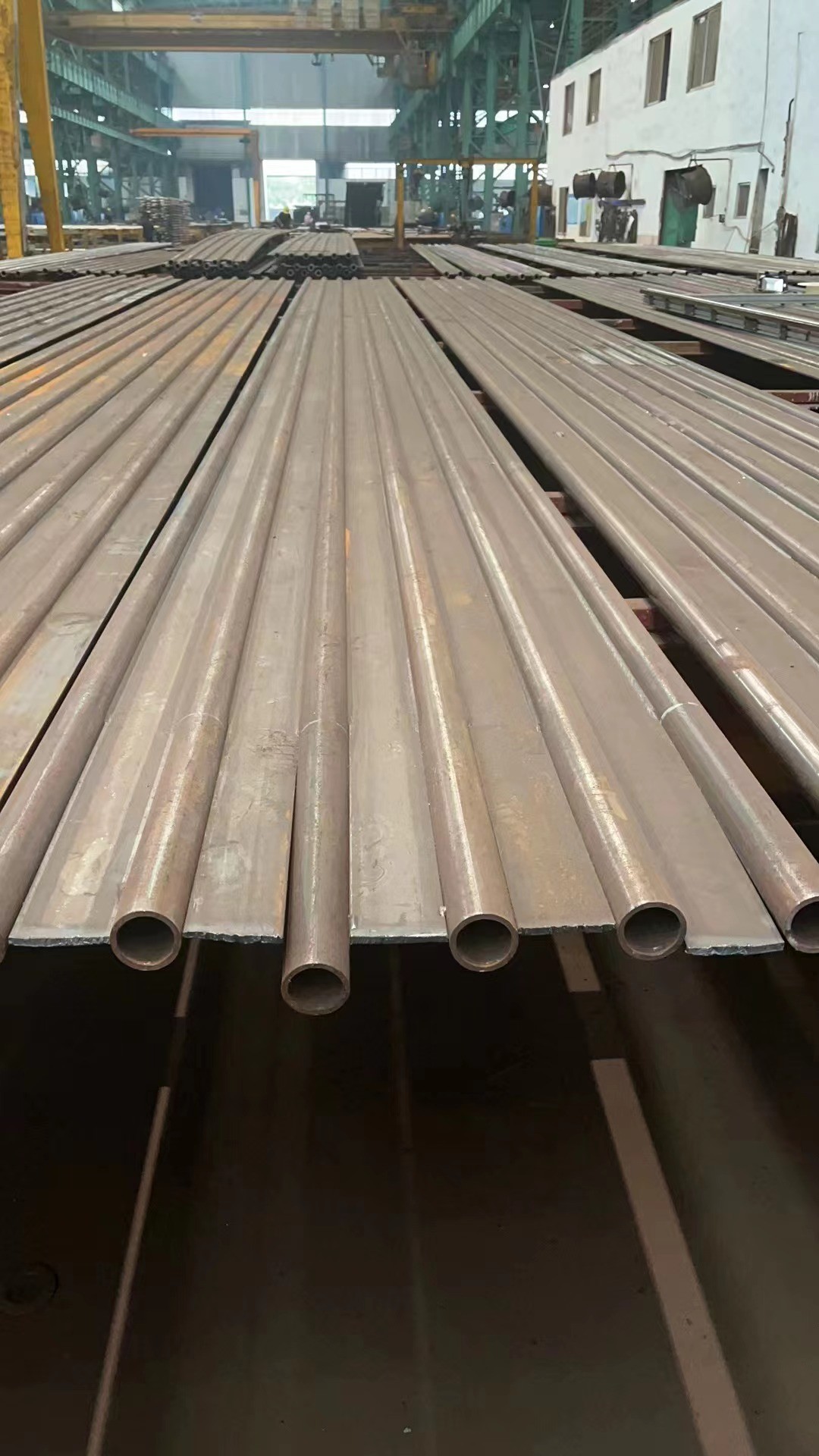

水冷壁管屏(Φ63.5×6.6mm) Φ63.5×6.6mm 內螺紋5根組屏 6m長 節距76.2mm 材質SA-210C

水冷壁管排供貨技術規范書

一、水冷壁管排規格、供貨范圍： 管子規格：Φ63.5×6.6mm內螺紋 材質SA-210C, 管間距76.2mm。 每組管排管子數量為6根，長度為6m，管間用鰭片焊接相連，采用MPM跑片焊接，一次雙面成型自動焊接，管端100mm不焊接鰭片。

二、驗收標準： 遵照下列標準及其它有關中國國家標準和規范：（下列標準按最新版本執行）

1）DL438-2009火力發電廠金屬技術監督規程。

2）JB1611鍋爐管子制造技術條件

3）JB/T4730-2005承壓設備無損檢測標準。

4）JBT5255-1991焊接鰭片管（屏）技術條件。

5）DL/T869-2012火力發電廠焊接技術規程。

6）DL/T991-2006電力設備金屬光譜分析技術導則。

7）GB/T17394.1-2014金屬理氏硬度試驗方法。

2、管子廠家為上海寶鋼，乙方必須提供出廠合格證明材料，出廠設備檢驗報告。

3、鰭片管的焊接處不允許有貫穿熔合面的小孔、夾渣和未熔合等缺陷存在。

4、鰭片管管子與扁鋼的融合率不小于扁鋼厚度的80%。

5、在管子側不允許有裂紋、氣孔、夾渣以及深度大于0.5mm的焊接咬邊，共咬邊總長度不大于管子長度的25%。且連續長度不超過500mm；扁鋼側咬邊深度不大于0.8mm。

6、管子與扁鋼之間的焊縫表面不允許有直徑2mm的單個氣孔。同時也不允許存在密集性氣孔（3個小孔連城一片）或成排氣孔（任意100mm焊縫直線范圍內氣孔數多于5個）。

7、長度小于9m的鰭片管的扭曲值其全長范圍內不得超過3.0mm。

三、專項技術要求

管排加工企業必須具有A級鍋爐制造許可證或被其授權的銷售企業。 2.管排最終加工方必須由哈爾濱鍋爐廠有限責任公司，東方電氣集團東方鍋爐股份有限公司或上海電氣集團股份有限公司的水冷壁車間加工，屆時我方會派出監造代表，其余加工企業，我方有權拒絕收貨驗收。

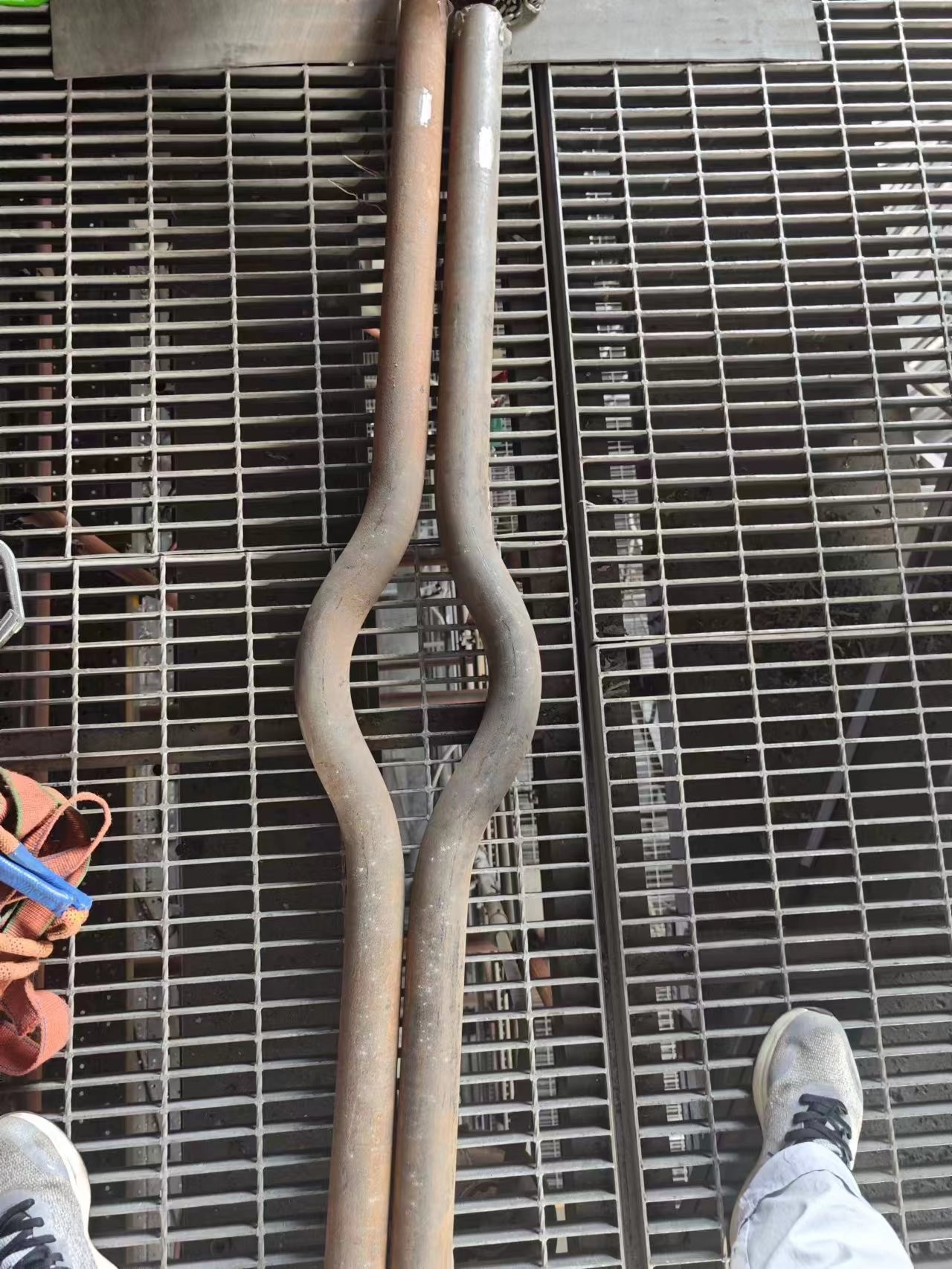

四、贈送1000米鰭片，規格6×8mm,材質Q235，每根2米長，共500根。多贈送30%的水冷壁管口封堵蓋。 短吹讓位管圖片詳見附件
